酒店客房控制系列产品

1主要设备

1.1联网型智能客房控制器

厦门佳绩联网型智能客房控制器是所有客房设备的控制中枢。控制器内嵌24MHz 高速8位CPU，强大核心提供丰富功能支持：

● 调光回路：4-8路220V 3A，可调除日光灯外各种阻性白炽灯或电子低压灯，多达32级调光，近似无级调节，灯光亮度均匀柔和

● 灯光电器回路：12-28路220V 10A，1路220V 30A，可控制各种电器和灯光设备。提供过流保护

● 空调回路：4-8路220V 10A，配合网络数码温控器，可实现客房自动温度控制或盘管风机的高、中、低速手动控制

● 独有的电源补偿电路，可以保证在AC160V-260V的电源电压范围内正常工作

● 断电记忆功能：在酒店工程部门夜间倒闸检修或者临时故障时而使客房内断电，在60秒内恢复供电后，控制器能保持原来灯光点亮的状态

● 服务系统：客房内装备“请勿打扰”、“请即清扫”按键的控制面板（该功能可集成到宾客合成主控终端或智能识别取电开关上）。连接门外“请勿打扰”、“请即清扫”、“请稍候”、门铃四合一房号指示牌（同时提供房号时，为五合一显示牌），当有相应的服务指令时会有相应的指示灯亮起（“请勿打扰”——红，“请即清扫”——绿）

● 电源总控功能：按总控开关或拔卡后可关闭房内相应受控电器和灯光

● 时钟系统：支持网络统一校时及统一授时

● 音响系统：5路电台预选，一路输出，内置消防广播切换系统

● 内部485总线：可连接32个节点设备，方便日后客房功能升级扩展

● 联网接口：完全支持TCP/IP协议的标准以太网接口，速度达100Mbps

● 强抗干扰设计：内建看门狗功能，48路光电耦合隔离技术，即使在极端恶劣的电磁干扰环境下造成死机，也能自动复位恢复运行，电源补偿防止电源波动、光耦隔离电路保证输入信号的远距离传输

● 以太网通信模块抗10KV静电冲击

● 主机箱体采用冷轧钢板，箱体完整封闭式安装，有效防止来自控制主机内继电器动作的噪音，同时也能保护因线路故障造成的电弧、火花对设备的易燃影响

● 全插拔式设计：和接线箱的电缆连接采用全可插拔方式，方便拆卸维修

● 强大的扩展功能：控制器预留多路强弱电接口，还可根据客户需求选择连接门磁、保险箱、识别卡插卡取电开关、红外感应开关、超声感应设备、集中控制器（宾客合成主控终端）等多种设备

● 在线管理：系统支持在线编程，可根据用户的需要随时对任意终端设备的控制参数、功能进行设定，并可对系统进行在线升级

● 弱电部分技术参数：

编制程序控制：

1路24伏13毫安紧急事故控制切换电源输入；

24路光电隔离耦合的外界低压开关信号输入。

1路温度探测器低压开关信号输入；

1路双音叮咚门铃。

测量温度范围15℃－32℃，误差为±0.5℃。

控制部分技术参数：

微处理器：8位微处理器以上，12兆晶振，指令执行周期1微秒，程序存贮量4K－64K，为工程用户编制专有控制程序。

其他芯片：国际标准74系列，4000系列逻辑芯片，各类光电隔离、耦合芯片。

● 强电部分技术参数：

标房控制器提供20路以上如下负载控制：

11个以上220伏6安培继电器开关方式的负载控制；

4个220伏6.5安培可控硅无级调节电压的负载控制；

1个220伏6安培继电器开关方式的钥匙插卡控制；

4个220伏6安培继电器开关方式的空调部分供电火线控制；

套房控制器要能扩展提供34路以上控制回路；

厦门佳绩联网型智能客房控制器的工作参数为：

工作电压—AC220V±10%；

温度—-10℃～50℃；

湿度—≦90%

1.2联网通信设备

整个酒店联网系统从拓扑上来说是个多级网络结构，采用以太网标准交换机设备，组网方便、扩充灵活，支持的客房数量从理论上来说几乎没有限制。

● 服务器电脑：系统需要指定一台电脑（或专用服务器）作为数据库服务器，酒店内所有客房状态和数据都将通过网络系统由发送到该服务器，并实时存储记录在数据库中

● 楼层交换机：用于连接该楼层所有客房内的联网型智能客房控制器

● 主干交换机：用于连接所有楼层交换机和数据库服务器以及前台、控制中心、客服、工程部等部门的电脑终端，保证所有经过授权的相关人员通过酒店局域网上指定的电脑终端可以访问到客房状态数据库

注：如果酒店建设了能够到达每间客房的宽带网络（局域网），则上述设备可完全借用酒店的宽带网络系统设备而无需额外添置

2系统配套产品

2.1门外显示面板：勿扰/清理显示＋门铃开关

● 门外LED（发光二极管）显示“请勿打扰”（红）、“请即清理”（绿）。

● 与此同时，指定的网络工作站（如楼层服务站）显示“请勿打扰”、“清理客房”。

● 弱电门铃开关控制一路弱电叮咚门铃。

● 门铃开关集成在门外显示牌上，按动时门铃响。

● “请勿打扰”显示与门铃互锁；“请勿打扰”显示与“请即清理”显示互锁。

● 标准86盒安装

2.2智能身份识别器（智能识别取电开关）

● 位于客房入口处，用于取电控制，自动点亮所需灯光；

● 可识别并记录进入者身份（宾客、客房服务、保安等），且能上传人员身份及有/无人状态，从而影响控制器主机的工作响应及温度运行方式；

● 识别非法卡。当插入门匙智能卡后，取电有效，插入非法卡，则无法取电；

● 拔卡后延时断电

● 标准86盒安装

2.3温度智能控制开关

● 可手动控制空调的温度和风机速度；

● 电磁阀开关为自动控制；

● 系统可预先设定 “0房”、“待租”、“预订”、“欢迎”、“适宜”、“夜间睡眠”、“外出”等七种客房状态下的空调风机工作模式，并允许通过酒店网络上指定的电脑对各种工作模式下的风机控制参数进行在线远程修订（具体详见3.3 厦门佳绩能源管理方案之空调系统节能控制模式的特别说明）；

● LED面板显示，可显示当前温度、风机与电磁阀状态，并通过控制器实现空调数据的上传及接受

● 标准86盒安装

2.4（联网型）中央门锁

厦门佳绩联网型中央门锁采用PHLIPS Mifareone高频读卡技术，性能稳定可靠。同时，在厦门佳绩客房信息实时管理软件系统包含有专门的门锁控制软件。通过联网型智能控制主机和客房控制网络，可以对门锁实现远程的在线管理，实时监控客房门的状态及各种开锁信号，并且可以确定开锁人的身份（宾客抑或酒店职员）。所有监控数据均保存在数据库中以备随时查阅。这样可以带来许多好处。主要包括：

● 实时掌握客房的人员出入状态。结合具有身份识别功能的门匙卡，可判断出入客房人员的身份

● 简化顾客登记流程

● 在结算离开时房卡自动注销

● 对员工卡和宾客卡的注销实行集中化处理

● 对酒店雇员的工作状态进行实时寻踪

● 网络统一授时，所有门锁的时间自动同步

● 极为详细的不设限进入和受限进入的历史资料，提供更高的客房安全性

● 网络控制程序在指定的电脑终端上实时显示客房门的开启与关闭状态。

● 房门未锁警报（房门未关闭状态持续2分钟后，网络控制程序在指定的电脑终端上报警。可以在客房管理软件中对“房门未闭”报警时间做出设置）

● 出入门匙卡开启客房门后，客房内廊灯将自动点亮，延时2分钟后自动关闭廊灯。宾客可按动“廊灯”开关再次开启廊灯。

3系统软件－厦门佳绩客房实时信息管理软件

厦门佳绩酒店客房实时信息管理软件提供对酒店客房状态与各项控制信息进行集中管理的软件界面。它能通过酒店局域网（TCP/IP LAN）以Client/Server（客户/服务器）模式访问系统数据库，将客房状态以各种直观的交互的方式动态显示出来，方便了监控。服务器操作系统可适应多种平台（UNIX，LINUS，WINDOWS NT4.0，WINDOWS 2000 SERVER），工作站(前台、楼层、工程、安防等)软件系统适用于WINDOWS98/2000/XP等操作平台。厦门佳绩的客房信息实时管理软件界面形象直观且操作简便，极易学习和使用。

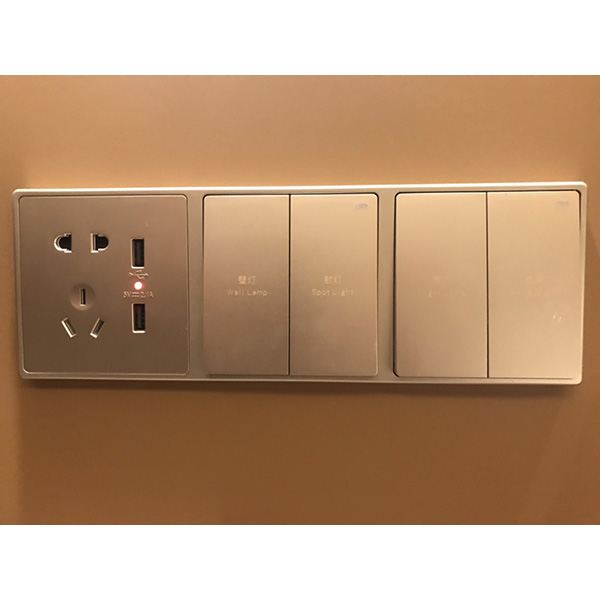

GIGATEC酒店客房产品(图1)
