GIGA-5500CN智能网关是一IP输入为主,通讯多种协议的软硬件结合的智能网关主机,它可以IP与WIFI/RF/RS232/IR中的任何协议通讯,只需要通过简单配置设置就可以轻易实现不同协议通讯。
根据协议不同产品分为家用及商业、工业运用
智能家居:主要是IP接口与串口RS232、无线WIFI、红外遥控、空调专用协议、特殊接口协议定制开发。。
工业运用:串口是IP接口与RS232与专业、BAGANET、LONGWORK等协议通讯、特殊接口特殊接口协议定制开发
GIGA-5500CN-G智能网关是GIGA-5500CN主机的简化版,除不具备WIFI功能外,其余全部相同。
GIGA-5500CN智能网关使得iPhone/iPad以及其他各类手机和MID设备、各种具备WIFI的触摸屏、笔记本、台式机、工控机、遥控器等能够直接控制串口设备(PLC、仪器仪表、投影仪器、空调、音响系统),同时还能够控制RF设备(灯插座、继电器箱、窗帘、卷闸门)以及红外红外设备(机顶盒、电视机、空调)。

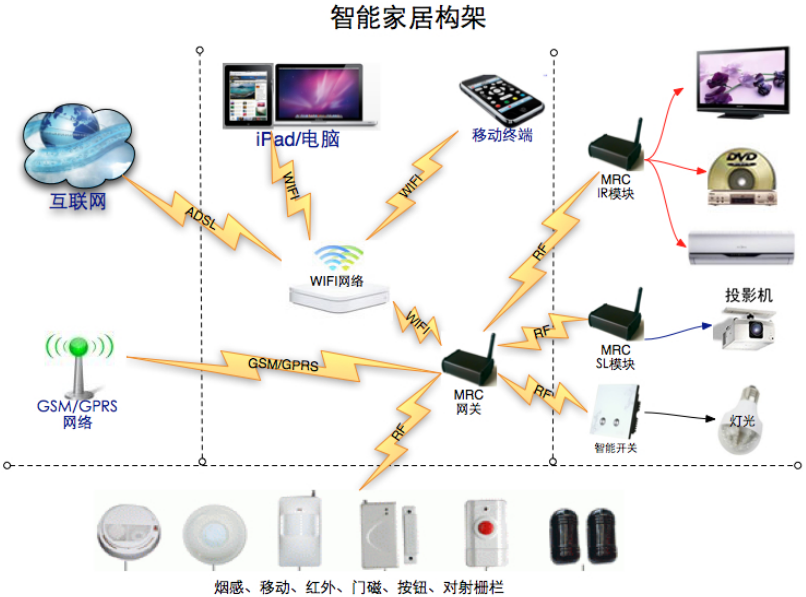

运用于智能家居的系统架构
1. WIFI主要功能参数 :
无线数据速率支持 802.11b,最高速率 11M ;

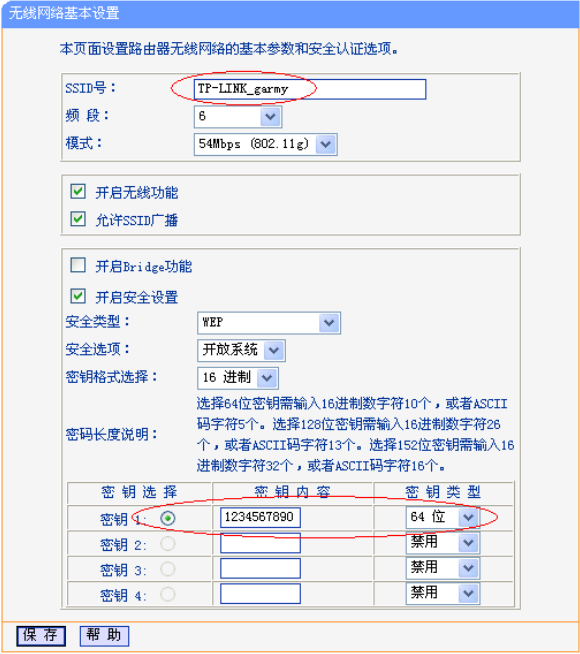

支持 OPEN/WEP/WPA方式的鉴权;
支持共享密钥方式的 wep64/wep128/WPA/WPA2数据加密传输;
支持 RAW/UDP/TCP格式的网络数据传输;
支持 7 组基本参数设置,最多可以连接 7 个目的网络;
支持通过用户接口进行参数配置;
发射功率最大 100mW,接收灵敏度-90dBm
2. RF功能参数:
支持PT2262/EV1527/HT6221等的无线解码。
频段315M/433M,频率范围300M-350M,400M-450M,信道256个,200KHZ步进。
发射功率可调:10mW/500mW,500mW功率时开阔地无转发可达到一公里。
16位CRC效验,确保数据无误。
采用FEC前向纠错。
RC6数据加密,使得数据不可拦截,不可破译。
任意多级的接力传输,想要多远就有多远。
表格存储:最大512个。
3. RS232/RS485主要功能参数:
串口速率:300/600/1200/2400/4800/9600/19200/38400,由数据选择。
校验格式:N/E/O可选。
连接器:DB9F。
4. IR主要功能参数:
在线红外学习和播放,可存储达64个命令,支持空调,电视机。
载频38K。
遥控距离2米。
3路红外输出。
5. 供电:
DC5V/2A适配器。
WIFI
载频38K;
6. 物理尺寸;103*55*35
GIGA-多功能网关有着丰富的硬件接口和强大的处理能力,支持协议包括BACnet、Modbus、RS232/RS485、TCP/UDP、 ASCII、XML等。
同时接受各种协议及功能定制服务。
多接口网关型号 | 功能描述 | |
| GIGA-1-COM 6模 需外接12V供电 |
复合型网关(串口服务器版),三个串口协议同时支持 Ø 1个KNX接口 Ø 1个RJ45接口作为调试使用 Ø 2个RS232接口+ 1个RS485接口(仅支持标准协议) Ø RJ45仅用于网关调试,不带远程控制功能软件 Ø 含逻辑/数据转换/场景/延时等功能
|
| GIGA-1-MINI 4模 需外接12V供电 |
复合型网关(简易版),三种接口同时支持,多协议如Modbus、TCP等同时运行 Ø 1个KNX/EIB接口 Ø 1个RS232(或RS485)接口(支持标准协议或专用协议) Ø 1个多功能RJ45接口可同时作为可视化控制(支持多个系统IOS/Android/Windows,支持多客户端同时连接)和其他各种TCP/UDP协议集成、XML、HTTP、ArtNet/DMX等 Ø 含逻辑/数据转换/场景/延时等功能 Ø 支持流媒体播放、事件推送等 Ø 支持标准KNXnet/IP,用于作为KNX线路耦合器或ETS调试接口 Ø 支持云服务器/远程访问、远程调试及远程管理 Ø 支持定时任务、时间通过RTC或互联网进行时钟校准同步
|
| GIGA-1 6模 需外接12V供电 | 复合型网关(标准版),多接口同时支持,多协议同时运行 Ø 1个KNX接口 Ø 2个RS232接口 + 1个RS485接口(支持标准协议和专用协议) Ø 1个多功能RJ45接口可同时作为可视化控制(支持多个系统IOS/Android/Windows,支持多客户端同时连接)和其他各种TCP/UDP协议集成、XML、HTTP、ArtNet/DMX等 Ø 含逻辑/数据转换/场景/延时等功能 Ø 支持流媒体播放、事件推送等 Ø RJ45口可功能复用支持BACNET协议产品 Ø 支持标准KNXnet/IP,用于作为KNX线路耦合器或ETS调试接口 Ø 支持云服务器/远程访问、远程调试及远程管理 Ø 支持定时任务、时间通过RTC或互联网进行时钟校准同步 |
| GIGA-2 6模 需外接12V供电 | 复合型网关(专业版),多接口同时支持,多协议同时运行 Ø 1个KNX接口 Ø 2个RS232接口 + 3个RS485接口(支持标准协议和专用协议) Ø 1个多功能RJ45接口可同时作为可视化控制(支持多个系统IOS/Android/Windows,支持多客户端同时连接)和其他各种TCP/UDP协议集成、XML、HTTP、ArtNet/DMX等 Ø 含逻辑/数据转换/场景/延时等功能 Ø 支持摄像机流媒体播放、事件推送等 Ø RJ45口可功能复用支持BACNET协议产品 Ø 支持标准KNXnet/IP,用于作为KNX线路耦合器或ETS调试接口 Ø 支持云服务器/远程访问、远程调试及远程管理 Ø 支持定时任务、时间通过RTC或互联网进行时钟校准同步 |
| GIGA-2 6模 需外接12V供电
| 复合型网关(楼控及暖通专业版),多接口同时支持,多协议同时运行 Ø 1个MODBUS接口 Ø 1个BACNET接口 Ø 2个RS232接口 + 3个RS485接口(支持标准协议和专用协议) Ø 1个多功能RJ45接口可同时作为可视化控制(支持多个系统IOS/Android/Windows,支持多客户端同时连接)和其他各种TCP/UDP协议集成、XML、HTTP、ArtNet/DMX等 Ø 含逻辑/数据转换/场景/延时等功能 Ø 支持摄像机流媒体播放、事件推送等 Ø RJ45口可功能复用支持BACNET协议产品 Ø 支持标准KNXnet/IP,用于作为KNX线路耦合器或ETS调试接口 Ø 支持云服务器/远程访问、远程调试及远程管理 Ø 支持定时任务、时间通过RTC或互联网进行时钟校准同步 |

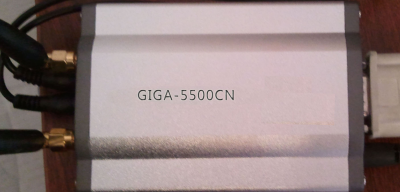

1. 天线接口
GIGA-5500CN主机与电脑连接采用两头为母头的DB9M直通连接线,不能使用2、3脚交叉的连接线。
DB9F针 | 说明 |
1 | |
2 | RS232 TXD 接电脑DB9F的2脚 |
3 | RS232 RXD 接电脑DB9F的3脚 |
4 | |
5 | GND 接电脑DB9F的5脚 |
6 | |
7 | |
8 | RS485 A |
9 | RS485 B |
2. 天线接口
SMA天线接口 | 说明 |
WLAN | 表示接WIFI天线,胖天线 |
RF | 表示接315M/434M RF天线,瘦天线 |
3. 红外接口
红外输出线为1.5米长,目前三路为同时输出,在新产品中已经改为独立输出。
红外输出接口 | 说明 |
IR1 | 接红外,1,3.5mm音频插头 |
IR2 | 接红外2,3.5mm音频插头 |
IR3 | 接红外3,3.5mm音频插头 |
红外学习孔 | 说明 |
IR3 | 红外遥控器对准该孔学习 |
1. 安装简单:直接运行SETUP.EXE.

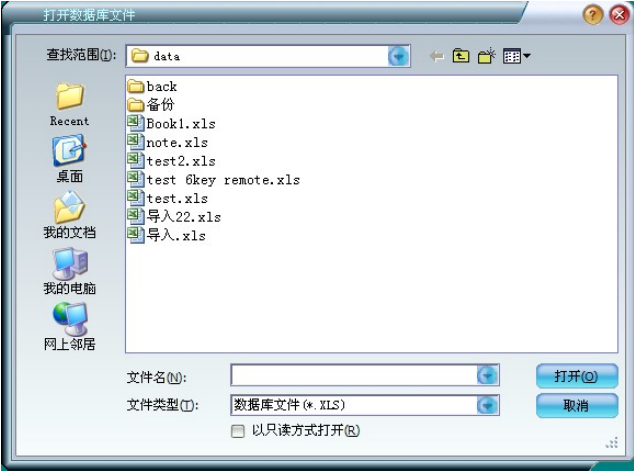

2. 启动程序:自动运行:GIGA-5500CN主机用串口连接到电脑,并给主机供电,然后启动程序,将出现对话框:

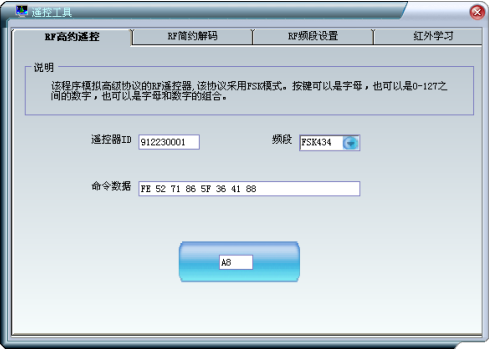

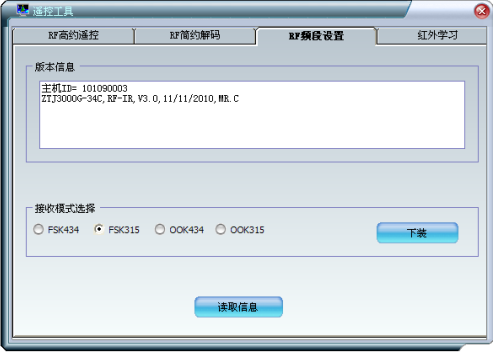

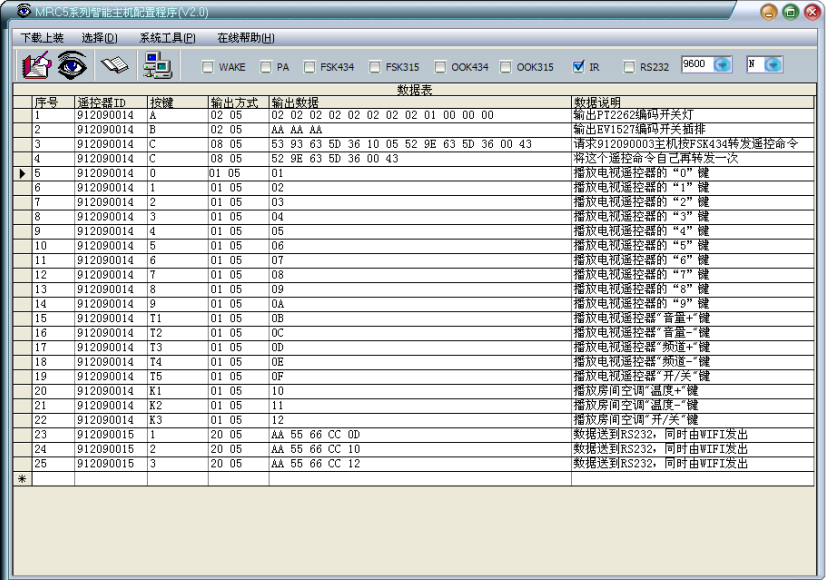

3. 程序界面

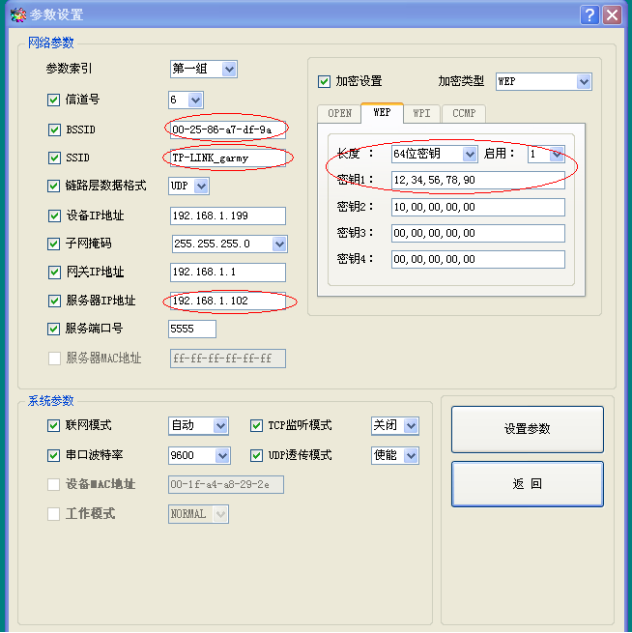

4. 系统编程设置简单易学
根据协议不同产品分为急用及商业、工业运用
1. 智能家居
主要是IP接口与串口RS232、无线WIFI、红外遥控、空调专用协议、特殊接口协议定制开发
2. 工业运用
串口是IP接口与RS232与专业、BAGANET、LONGWORK等协议通讯、特殊接口特殊接口协议定制开发
