道路及景观照明控制系列产品

一、监控系统SCCS云平台

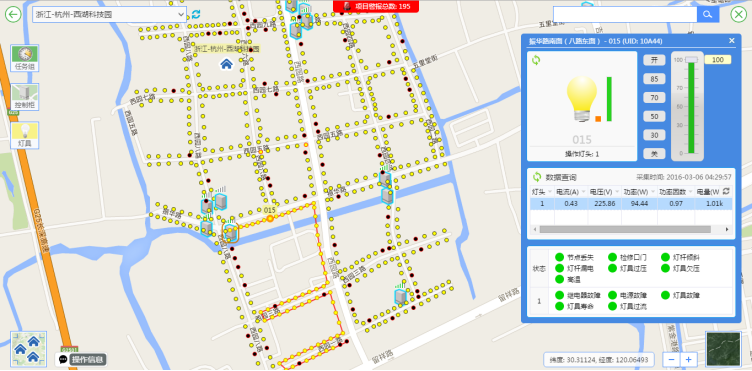

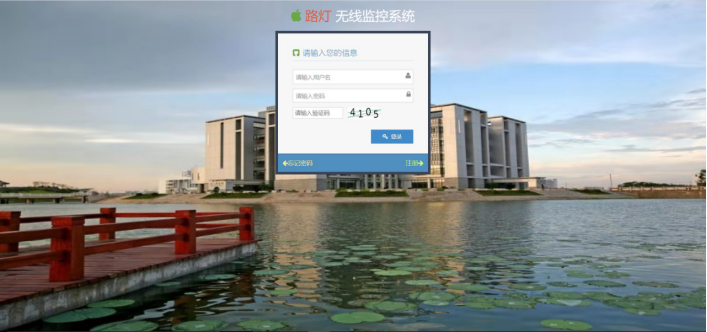

系统软件以大数据、云平台为设计基础，在此基础上采用B/S结合C/S架构的系统商业级企业应用软件，并且采用模块化结构。该系统主要应用于城市智能照明，实现远程监控，是为城市亮化照明的管理和维护工作量身定做的一套智能监控和管理软件，它集通讯、信息管理、电气组态控制为一体， 云平台主要性能：

1）支持2D/3D照明地理信息系统（GIS）

2）支持设备按照经纬度定位、显示功能

3）支持控制设备快速布局功能

4）显示灯具设备及其工作参数

5）日常任务快速设置功能及节假日模式自动切换功能

6）系统报警功能

7）环境监测可视化界面，云平台系统可以支持：温度、湿度、照度、风速、风向、雨量、气压、PM2.5的数据显

8）电参数查询统计功能

9）扩展智慧灯杆功能

二、硬件产品

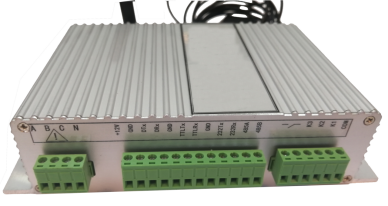

1.集中控制器

该集中控制器是我公司自主研发生产的最新一代城市路灯照明监控终端，是路灯亮化智能监控系统的关键设备，设备安装于配电柜或者控制柜内部，它承担着与监控管理中心的双向数据交互，实现回路控制、数据采集、异常告警、亮灯模式控制、智能自检、能耗统计等功能；

集中控制器是承上启下的设备，通过集中控制器，监控管理中心可发送和接受各类监控指令，让照明系统的管理更加智能和精确。

1)控制功能

● 自动报警功能

● 程序远程更新

● 远程抄表功能

2)集中器主要性能

● 设备外壳采用国家电表标准外壳材料PC+10%GF 4U

● 带液晶显示功能

● 工作温度范围：-40℃～+85℃

● 宽电压：96V-500VAC输入

● 具有10/100M以太网接口、RS485接口、USB接口等

● 支持2G/3G/4G通信方式，支持以太网远程通讯方式

● 可远程电能等数据读取，自带电表并支持外置电表远程数据读取

● 4路DO开关量输出，6路DI开关量输入检测，2路DI交流输入检测

● 全密封防护外壳，防护等级IP54以上，能经受高压、雷电及高频信号干扰

● 具备RS485、RJ45、USB接口，可支持本地升级、远程升级、USB升级

● RS485通讯可扩展功能模块，连接线控开关、总表、光照度传感器等其他具有数据通讯功能的外设。

● 设备一体式集成设计，各功能组件非零散可插拔结构

● 终端内置高性能电力载波通信模块

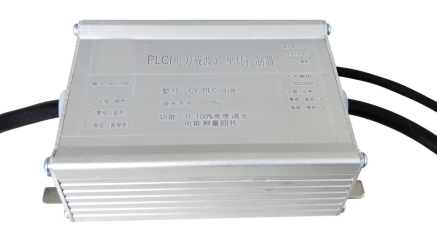

2.单灯控制器

单灯控制器都是我司自主研发的控制设备，终端通过电力载波与集中器进行通信，实现对灯具的远程开、关、查询、调光、电参数获取、故障判断并报警等功能。终端的通信模式选择需要同集中控制对应。

设备供电：交流输入电压范围：96V-264V

通信方式：电力载波/ZigBee/RS48

控制功能：终端支持远程开灯、关灯、调光、状态查询、电参数查询等多种操作。

用电量参数采集：终端可以获取灯具的电流、电压、功率、功率因素、电能等电参数。

报警功能：终端支持灯具故障、补偿电容故障、保险丝故障、电源故障、灯具漏电、过压、过流等多种主动报警功能。

统计功能：终端支持灯具亮灯时长、故障时长的统计功能。

支持灯具电源主流调光接口：终端同时具备PWM和0-10V两种模式输出。

主要技术参数

● 工作电压：96～264V（AC）

● 工作温度：-40℃－+85℃

● 湿度要求：90％RH（＋40℃）

● 适用灯型：LED灯、气体放电灯等

● 具有路灯运行数据采集功能

● 具有运行故障上报功能

● 单灯设备故障不影响亮灯

● 具有远程开关功能，内部最小继电器输出16A以上

● 具有PWM和0-10V调光输出接口

● 具有设备自动归属功能

● 具备防雷功能

● 防水等级：IP67
