工业园区环境监测解决方案

为您的业务提供专业的环保平台

1.工业园区环境监测系统

1.1系统建设背景

当前我国经济正处于产业发展转型阶段，工业园区以其科学的发展理念、先进的技术装备、现代化的管理模式，为促进经济和社会发展做出了重要贡献，但有些园区在发展过程中也暴露出布局不合理、项目准入门槛低、环保基础设施建设滞后、化学品环境管理体系不完善、环境风险隐患突出、园区管理不规范等问题。

佳绩工业园区环境检测系统，以“第一时间发现、第一时间预警、第一时间处置”为总体建设目标。监测对园区各类有毒有害废水、废气排放，如非甲烷总烃、工业废水COD、硫化物、氮化物、乙烯、丙烯、液化气、轻燃油、正丁烷、甲醇、苯、异丙苯等，建立“点、线、面”相结合的工业废水、废气实时监控预警系统，和园区现有系统整合集成，形成业园区大气环境实时监控预警及应急指挥系统综合管理平台。

1.2系统方案和产品介绍

佳绩GIGA系列工业园区工业园区环境监测系统由前端监测设备、数据传输网络、管理平台三部分组成。可对高风险装置区实施定点监测监控，也可以组网对某化工厂或某危化物传输管线或某化工园区实施全方位监测监控。

本系统具有部署快速方便灵活等特点，既可以按片区设点长时间实时监测监控，也可以在出现突发事件时快速部署到事故现场，收集现场大气检测数据，为抢险应急决策和组织指挥提供准确全面实时数据。

1.3系统结构

本系统划分为几个组成部分：

①、现场监测设备层：主要包括各类现场环境因子采集和监测设备；

②、数据传输层：数据传输模式：GPRS/RJ45/NBIOT；

③、采集处理层：执行数据存储、分析预处理功能；

④、用户应用层：佳绩管理平台/客户政府平台；根据用户需求可双向选择

1.4系统特点

集成进口高精密传感器，适应全天候24小时高精度检测及工业级恶劣环境的高负荷工作。

系统电路采用世界尖端柔性电路板设计技术，满足空气检测等数据的机构性设计需求。

环境监测设备采用防爆金属外壳设计，抗高强度人为及外力的破坏。

自检报警：环境监测设备实时检测内部传感器信息及集成电路信息，当检测到传感故障时，自动报警，平台提示维护信息，也可以提示具体可能是某个传感器故障。当检测到集成电路其他故障时，自动报警到后台，平台提示维护及更换维修信息。当环境监测设备自动处理故障成功时，自动停止报警。

低电报警：环境监测设备自带蓄电池，当电量降低到一定程度时自动报警到后台，提示更换电池，报警信息5分钟上报一次，当电量正常后自动停止报警。

震动报警：当环境监测设备检测到非法震动时，自动上报震动报警信息到后台，震动停止后，停止报警。震动存在时报警信息5秒上报一次。

环境监测设备自带远程管理功能，后台可以控制所有环境监测设备的工作状态，远程设置环境监测设备的各种工作参数等。

环境监测设备内部系统集成了自我纠错及报警功能，当环境监测设备内部出现故障时，内部系统自动首先进行纠错处理，达到正常运行，如果故障无法通过内部系统纠错解除，环境监测设备主动上报系统故障信息到后台系统报警，提示相关人员远程或现场处理维修。

环境监测设备采用太阳能或市电的方式工作运行，自带系统工作指示灯，可以通过外部的指示灯判断其是否处于正常工作状态，也可以通过外部的指示灯判断其工作状态及故障信息。

2.工业园区环境空气质量监测站（GIGA系列）

本系统具有嵌入显示屏的防护箱体，可集成监测：

1）扬尘：各类颗粒物（PM2.5/PM10/TSP）

2）气象：五参数（风力风向、温湿度、大气压）

3）恶臭：AQI六参数（二氧化硫、二氧化氮、一氧化碳、臭氧，可吸入颗粒物）

4）其他：可选配参数（非甲烷总烃、工业废水COD、氨气、硫化氢、总VOCS、光照度等）

5）主要产品-GIGA系列

² 型号：GIGA-500 、 GIGA-SY500（带显示屏）

² 型号：GIGA-200、  GIGA-SY200（带显示屏）

² 型号：GIGA-100、  GIGA-SY100（带显示屏）

2.1产品介绍

1）PH传感器 测量范围：0-14PH 温度范围：0-90℃ 耐压：0.6MPa 测量精度：≤0.01PH 回应时间：3sec 特点： 与加压型护套连用，可耐压0.6MPa，耐高温消毒 测量精度高，重复性好 寿命长 与加压式护套配合使用
2）风速传感器 信号输出方式：RS485 传感器样式：三杯式 启动风速：0.4-0.8m/s 分辨率： 0.1m/s  测量范围：0-30m 0-70m 系统误差：±3%  特点： 风速传感器体积小巧 法兰盘底座，携带、安装方便快捷 外观精美，测量精度高，量程宽，稳定性能好 低功耗，数据信息性度好，信号传输距离长 抗外界干扰能力强，信号输出形式

3）多要素传感器

特点： 本产品没有任何移动部件 可准确、快速检测出现场环境的PM2.5、PM10、CO、SO2、NO2、O3等数据 也可根据实际需求定制项目 高强度结构设计可在恶劣气候环境中准确检测
4）噪音传感器 信号输出方式：RS485 测量范围：30-130dB 分辨率： 0.1dB  精度：±1.5% 响应时间：200ms 特点： 采用了数字信号处理芯片及数字检波技术 具有可靠性高，稳定性好，动态范围宽，无需量程转换 配备防风罩，过滤监测环境中的不固定因素测量更准确 具备防水功能，适应雨雪天等恶劣天气使用，性能更稳定 传感器还可与扬尘检测仪相连接，成为扬尘检测仪的一部分，测量被测环境的噪音相关数据。
5）COD传感器 测量方法：光谱法（波长：254nm，546 nm） 测量范围：0.15～300mg/L 分辨率：0.01mg/L 精度：±1% 最大承受压力：1bar 用户校准：1或2点 特点： 带有浊度自动补偿和自动清洁功能 样品无需预处理，适用于全天候不间断在线监测； 输出标准RS485（Modbus协议）数字信号； 参数设置更加方便快捷； 实时数据传输让您及时准确地获取监测水体的数据。 使用先进的深紫外UV LED冷光源，寿命长，漂移小 采用国际通用技术，经过验证的、高精确的紫外光吸收方法。
6）NMHC传感器（非甲烷总烃） 测量方法：光离子 测量范围：0～26mg/m3(0~20ppm) 灯源能量：10.6eV 温度范围：－20~60 ℃ 响应时间：<4S 特点： 采用了电化学检测原理 技术先进、性能卓越、稳定性高 抗高度过载 暖机时间短 响应速度快 寿命长 安装维护方便

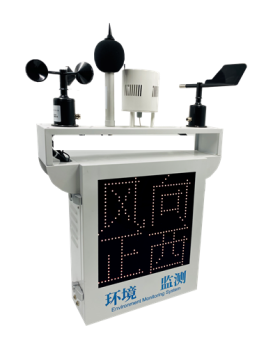

7）工业园区环境质量监测站 主要产品-GIGA系列 型号：GIGA-500 、 GIGA-SY500（带显示屏） 型号：GIGA-200、  GIGA-SY200（带显示屏） 型号：GIGA-100、  GIGA-SY100（带显示屏） 模块化设计：采集参数 传感器接入：485总线 灵活组网：TCP/IP  RS485   GPRS(3G以上) 设备采用模块化设计可以根据需要组合，接入合适的传感器，采集需要的数据， 数据远传功能 本机可选：本机屏幕显示、扩展外加本地大屏显示

  本机可选：本机屏幕显示、扩展外加本地大屏显示

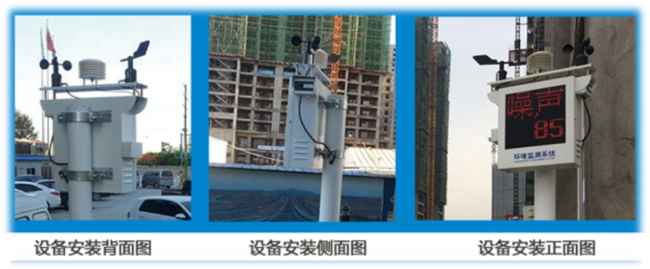

工业园区环境质量监测站外观及安装主要参数

环保数据采集单元检测主要参数一览表

2.2数据传输优势

支持多达10000台设备同时在线监测，满足超大型的在线监测系统需求;

组网灵活，可根据现场环境，任意组网，支持局域网、外网，能够长期稳定、可靠的运行;

响应速度迅速，同时采集100台设备的浓度数据，理论上只需要1秒钟，这是TCP/IP传输设备最大的优势，有些厂家宣称采用的也是以太网传输模式，但他们的检测设备只有RS485信号输出，设备本身不支持TCP/IP传输,用RS485通讯方式，采集100台设备的浓度数据，最快需要60秒以上，效率太低，不是真正意义上的远程时时监控,要实现真正意义上的、高效的TCP/IP传输，设备必须有网口输出，数据接收端设备也必须支持TCP/IP协议.

所有设备的数据，可以同时、时时传输到环保局、用户自己的数据库服务器、控制器上，进行显示与存储、查询配合功能强大的上位机，可以完全满足用户的各种要求.

2.3应用场景

场景一:工地环境在线监控系统

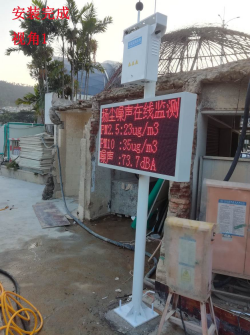

工地环境在线监控系统有效地降低公司或政府的监管成本、提高监管效率,有效解决政府监管人手不足,监管手段溶后、监管信息化建设短缺等问题。能够实时掌握工地的扬尘空气质量数据(AQI、PM0、PM5TsP,噪声、风速、风向、温度、湿度),快速定位扬尘超标工地所在位置,使监管人员迅速采取对应措施。通过对扬尘大数据的汇总分析,可以对所有设备进行污染排名,直观展示整个地区的扬尘污染状况,为政府部门的宏观决策提供数据支持，扬尘气象污染报警数据都会保存到扬尘在线监测系统数据库中,可以随时查询,随时调取,使执法人员在执法时做到有理有据,避免工地推诿扯皮,推卸责任;通过场尘手机App在线监控系统,监管人员随时随地都能查看工地扬尘污染情况,即提高了工作效率,又节省了时间

场景二:污水在线监控系统

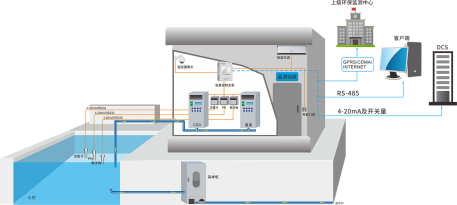

现场使用GIGA-200环境质量监测站分别安装在进、出水口站房，采集进、出口监测仪表的数据，包括污水流量、PH、COD、氨氮，并与现场的视频监控信息被视频编码器进行叠加后，GIGA-200环保数采仪与视频编码器分别将监测数据与视频信息通过光纤发送到环保监控中心；现场GIGA-300环境质量监测站与视频编码器具有独立固定IP地址，有权限的人员可通过网络远程登陆GIGA-300环境质量监测站与视频编码器进行各种操作，从而彻底实现系统的无人值守与实时监测的目的。

场景三:污水总量在线监控系统

该系统利用大数据，人工智能技术，实现软硬件高度结合，从而覆盖各个污染治理环节，为各级环保部门执法、企业控制排污总量、设备工况运维等提供优质的管理工具。

系统显示画面生动还原监测点的现场、监测仪表等数据的运行状况。实现对工业企业的环境治理的浓度与总量双控制，信息总集成与综合管理，保证设备正常运行，数据可靠真实，为巩固和落实总量减排工作成果提供信息化支持。

3.工业园区工业园区环境监测系统软件平台介绍

3.1产品概述

平台是基于环境监测设备所开发的环境监测系统信息管理平台。

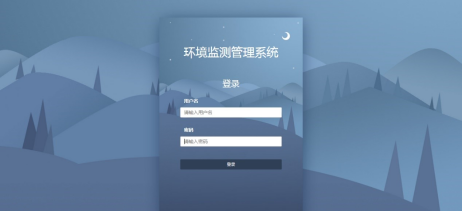

平台安装于服务器端，为用户提供基于WEB的管理界面，主要执行的功能包括：设备管理、设备实时和历史数据管理、设备地图管理、系统告警管理、监测数据分析以及监测报表等。

3.2功能介绍

首页功能

1）系统信息：一览所有监测设备在线状态与告警次数

2）今日告警：近日所有设备告警记录。

3）监测日历：根据每日情况提供所有设备各监测项的日均值。

4）历史趋势：根据设备分组，用曲线图展现所选监测项的历史趋势。

设备管理

1）查看设备离在线状态。

2）设置设备名称、位置。

3）根据监测项配置报警阈值。

新增、删除管理设备

设备数据

1）实时数据：查看所有设备当前数据。

2）历史数据：查看指定设备小时均值、日均值、月均值。

3）历史曲线：查看指定设备小时均值曲线、日均值曲线、月均值曲线，并可通过多选设备比对历史趋势。

告警管理

1）告警日志：查看当前所有告警设备、告警时间、告警监测项、监测值等。

2）告警统计：根据所选时间节点，统计所有告警的监测设备、告警条数、安装地址等。

分析报表

1）设备报表：查看所有设备日报、月报、年报。

2）报告功能（日、月、年）：提供指定时间段内的最高、最小值、平均值、评价等级，及详细数据等，并可直接导出报告。

3）分组AQI：计算指定分组设备中的AQI明细，并标注主要污染物。

4）设备AQI：计算指定单个设备的AQI明细，并标注主要污染物。

监测地图

通过地图形式，查看所有设备信息、所处位置、离在线状态、当前监测项数据及监测评价等。

监测地图便于多设备用户直观管理设备，并了解不同区域内环境污染情况。

系统配置

1）应用管理：配置平台应用功能及权限。

2）角色管理：创建或者删除访问者角色，并设置不同角色使用权限。（如开发者、二级管理员、普通用户）

3）用户管理：创建或者删除访问用户账户，并配置用户的访问者角色。

4）分组管理：对设备进行分组创建及删除等功能。

3.3移动应用端

佳绩可以配套开发U+移动APP客户端软件，管理和查看监测设备数据。

栏目层级编号功能说明

3.4第三方开发接口

本系统提供基于TCP/IP和MODBUS（RTU）的数据开发接口。

可控制的第三方设备包括新风机、净化器等。

详细的接口规范，另见有关文件说明。

4.系统安装实施和使用

4.1安装方式

本案环境监测终端建议采用抱箍式安装（GIGA-SY100带显示屏）

4.2数据传输网络

数据传输方式：

1）以太网TCP/IP:协议

2）总线485

3）无线传输GPRS/3G以上

5.国家标准

非甲烷总烃采用《大气污染物综合排放标准》（GB16297-1996）中周界外浓度最高点4.0mg/m3

H2S、NH3执行《工业企业设计卫生标准》(TJ36-79)居住区大气中有害物质的最高容许浓度，其中未列入的有NMHC。

评价大气污染物NO2、PM10、SO2、CO、苯并(a)芘（B[a]P）执行《环境空气质量标准》（GB3095-1996）及修改版中的二级标准；详见下表。

6.系统安装维护和售后服务

我公司提供的产品标准服务将协助用户保障设备安全稳定地运行，适于保修期内(免费)或保修期外购买基本维保的用户。

当设备出现非紧急故障，或客户有此需求，我公司向客户提供电话（传真）支持服务。我公司向客户提供专用的产品售后服务热线（0592-5332240），客户可以通过该号码从我公司售后服务工程师得到设备使用咨询或者解决简单问题的建议和指引。

在免费质保期内，我公司向客户提供系统设备损坏配件的更换服务，具体内容如下：

设备硬件故障时，我公司负责对损坏硬件进行维护或临时替代硬件更换，保障设备正常运行。

设备终端、显示器故障时，我公司可协助客户送至维修点维修，并临时提供替代硬件更换。对不可抗力损坏的设备硬件维护，我公司收取相应材料费。

7.厂商企业简介

佳绩软件科技是一家集软件研发、相关系统集成的高新技术企业。

公司以环保、节能、绿色的软件系统为主要方向，经过多年的努力，在本行业领域积累起了丰富的经验和技术，并以过硬的产品质量和优质的服务，获得了客户好评。佳绩的客户包括厦门行政执法、信息港等知名国内外企业，并与多家科研结构建立了长久的战略合作关系。公司在环境监测产品及系统领域，拥有多项相关的专利、软著等知识产权。

企业主要项目案例

工业园区环境监测系统
